Solid Edge 2021은 부품 모델링뿐만 아니라 역설계 분야에서 워크플로우를 보다 효율적으로 만들기 위해 강력한 성능 업데이트를 제공했으며, 올해는 더욱 나아가 유망하고 실용적인 차세대 설계 기능인 서브디비전 모델링(Subdivision Modeling ) 및 컨버전트 모델링(Convergent Modeling)을 출시했습니다.

솔리드 엣지 2022의 자세한 업데이트를 살펴보고 그 장점과 혁신에 대해 알아보겠습니다.

서브디비전 모델링 기능 향상

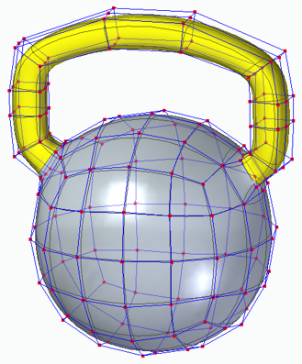

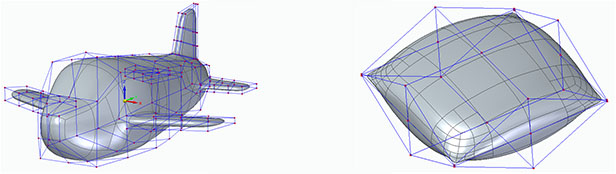

서브디비전 모델링은 다각형 케이지를 사용하여 스타일화된 바디를 쉽게 생성하고 형상을 제어할 수 있도록 합니다. 솔리드 엣지 2022는 새로운 수정 기능을 도입했습니다.

브릿지

  • 서브디비전 모델링 환경에서는 새 브릿지 명령  을 사용하여 단일 케이지 또는 두 개의 개별 케이지에서 선택한 선 또는 면을 연결하는 로프트 같은 피쳐를 작성할 수 있습니다.

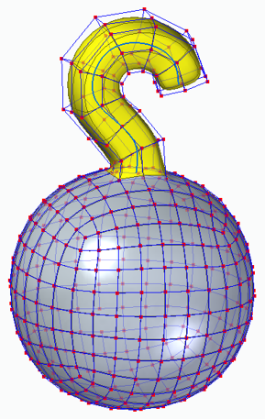

입력으로 하는 선을 가진 오픈 브릿지

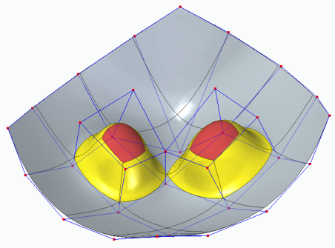

커브 모양의 2단 브릿지

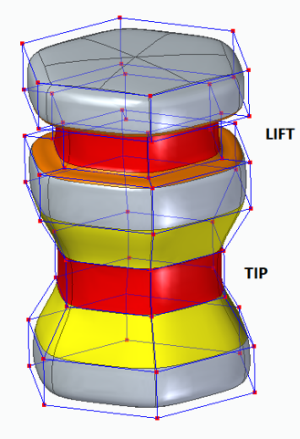

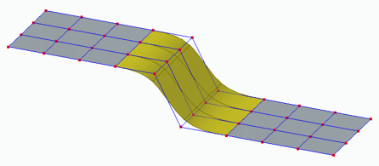

커브 모양이 아닌 선형 브릿지

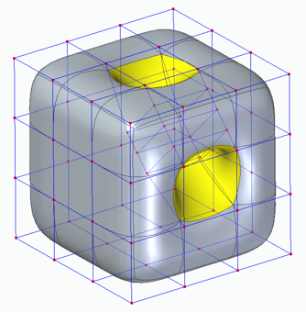

단면 브릿지

케이지 면 옵셋

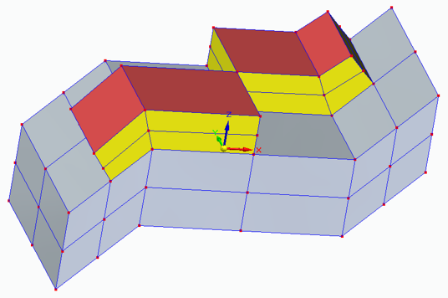

  • 옵셋을 사용하면 케이지의 면을 선택하고 법선 방향을 따라 옵셋할 수 있습니다.

옵셋 분할

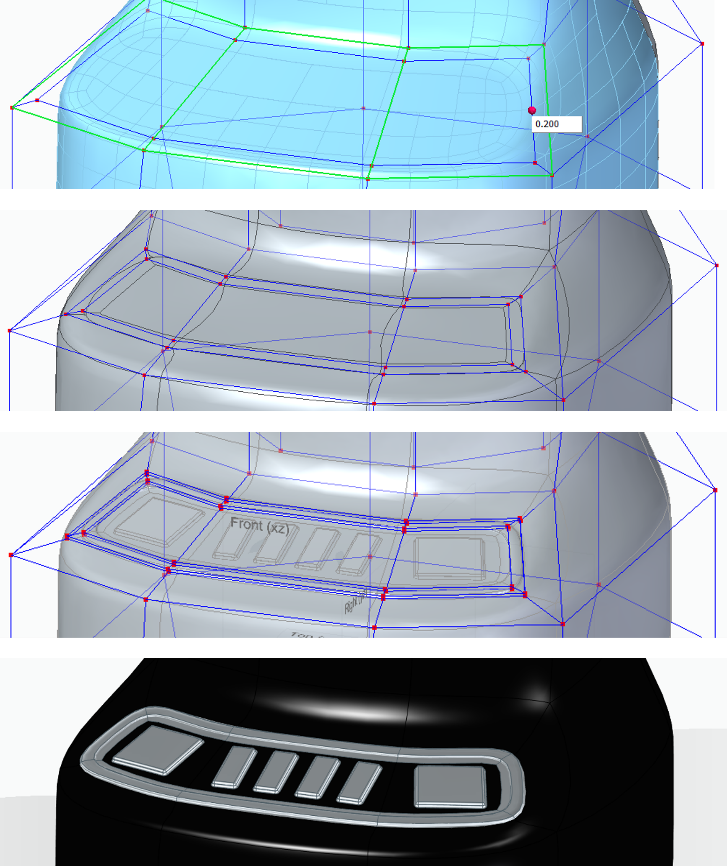

  • 전체 모델을 분할할 필요 없이 모델에 로컬 디테일을 추가할 수 있습니다. 새 옵셋 분할 명령을 사용하여 새 면을 사용자 정의 양만큼 안쪽으로 옵셋하여 면의 디테일을 추가합니다.

곡선 정렬

새 곡선 정렬 명령을 사용하여 신체 케이지 면의 점을 하나 이상의 기존 곡선에 맞추거나 상호작용식으로 스케치하는 곡선에 맞출 수 있습니다. 원하는 도형에 도달할 때까지 각 곡선 편집을 실행 취소하고 다시 실행할 수 있습니다.

컨버전트 모델링

솔리드 엣지는 이제 믹스 메시 모델링(일명 하이브리드 컨버전트 모델링)을 지원합니다. 메시와 클래식 면은 한 바디에 있으며, 이는 조립 역설계와 3D 인쇄를 할 때 매우 유용합니다.

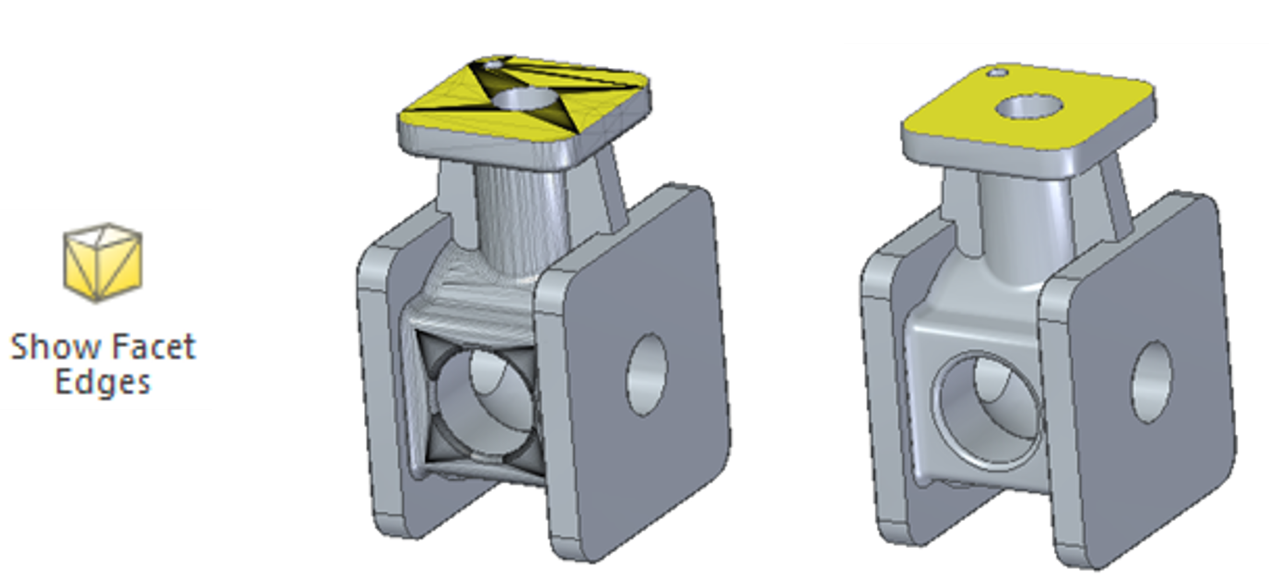

새 단면 엣지 보기 명령은 모델 내에서 단면 엣지의 표시를 제어합니다. 이 옵션을 선택하면 명령이 단면을 표시하고, 이 옵션을 선택 취소하면 단면 엣지가 표시되지 않습니다.

참조 포인트 클라우드

  • 어셈블리에 .asc 포인트 클라우드 시캔 파일을 삽입하는 새로운 기능
  • 포인트 클라우드의 환경에서 솔리드 엣지 모델 시각화 및 평가
  • 3D 측정 지원



중요 참조:

  1. 2021년5월9일부터 2022년5월 9일까지 솔리드 엣지 SHING 3D 버전을 활성화한 사용자는 최신 버전으로 무료로 업데이트할 수 있습니다. 지금 소프트웨어를 다운로드하십시오.
  2. 2021년5월9일 이전에 솔리드 엣지 SHING 3D 버전을 활성화한 사용자는 솔리드엣지/EinScan 사례 연구의 대가로 무료 라이센스를 받을 수 있습니다.
    (@https://youtu.be/QhN5jqbbEiI 참조하십시오)
    이 옵션을 통해 업데이트하려면 양식을 작성하십시오.
  3. 더 많은 업그레이드 옵션을 원하시면 sales@shining3d.com으로 문의하시기 바랍니다. 기꺼이 여러분을 돕겠습니다.

모든 새로운 기능을 갖춘 솔리드 엣지 2022 Shining 3D 버전은 리소스로 더 많은 작업을 수행하고 새로운 작업 방식을 지원합니다. SHING 3D의 고성능 3D 스캔 솔루션과 연계하여 엔지니어, 디자이너 및 3D 마니아를 위한 실용적이고 효율적인 솔루션입니다. SHING 3D의 3D 생태계에 대해 자세히 알아보려면 지금 sales@shining3d.com을 통해 문의하십시오.
